热镀锌格宾网消除黑臭水工程案例
在中国,格宾网结构起源于2000多年的竹笼,羊圈工艺,李冰父子在都江堰工程中首次使用,这是传统意义上的生态格网结构。如今,作为新工艺、新技术、新材料的新型生态格网结构,成功地应用于水利工程、公路、铁路工程、堤防的保护工程中。较好地实现了工程结构与生态环境的有机结合。同时与一些传统刚性结构比较起来有其自身的优点,因此在世界范围内已经成为保护河床、治理滑坡、防治泥石流、防止落石兼顾环境保护的首选结构型式。
格宾网是金属线材编织的角形网(六角网)制成的网箱,使用的金属线径是根据六角形的大小而不同.如果是金属镀层的金属线,则使用线径为2.0mm到4.0mm的金属线,如果是PVC包覆的金属线编织的六角网,则使用外径为3.0mm到4.5mm的PVC(金属)线.外框边缘的线则使用比六角网线粗一号的线。低于50公分了统称垫,或是护垫,高于50公分的称为笼。
规格参数和钢丝参数:
项目 | 单位 | 规格及要求 | |||
规格型号 | 尺寸 | m | L×1×1,长度L为1.5/2,宽度为1,高度为1m | ||
允许公差 | ±5% | ||||
钢丝参数 | 钢丝类型 | 网面钢丝 | 边端钢丝 | 绑扎钢丝 | |
钢丝直径及允许偏差 | mm | 2.7±0.06 | 3.4±0.07 | 2.2±0.06 | |
最小镀层量 | g/㎡ | ≥245 | ≥265 | ≥230 | |
镀层铝含量 | % | ≥10 | ≥10 | ≥10 | |
镀层附着性 | 当钢丝绕具有2倍钢丝直径的心轴6周时,用手指摩擦钢丝,镀层不出现裂痕或脱落 | ||||
钢丝伸长率 | 未经拉伸钢丝的延伸率不能低于12%,经拉伸加工后不能低于7% | ||||
钢丝抗张强度 | MPa | 350~550 | |||
网片参数 | 网孔型号 | cm | 8×10 | ||
D | mm | 60 | |||
允许公差 | -4%~+16% | ||||
机械翻边 | 圈 | ≥2.5 | |||
网片抗拉强度 | kN/m | 断裂时拉伸强度(顺编织方向)≥50 |

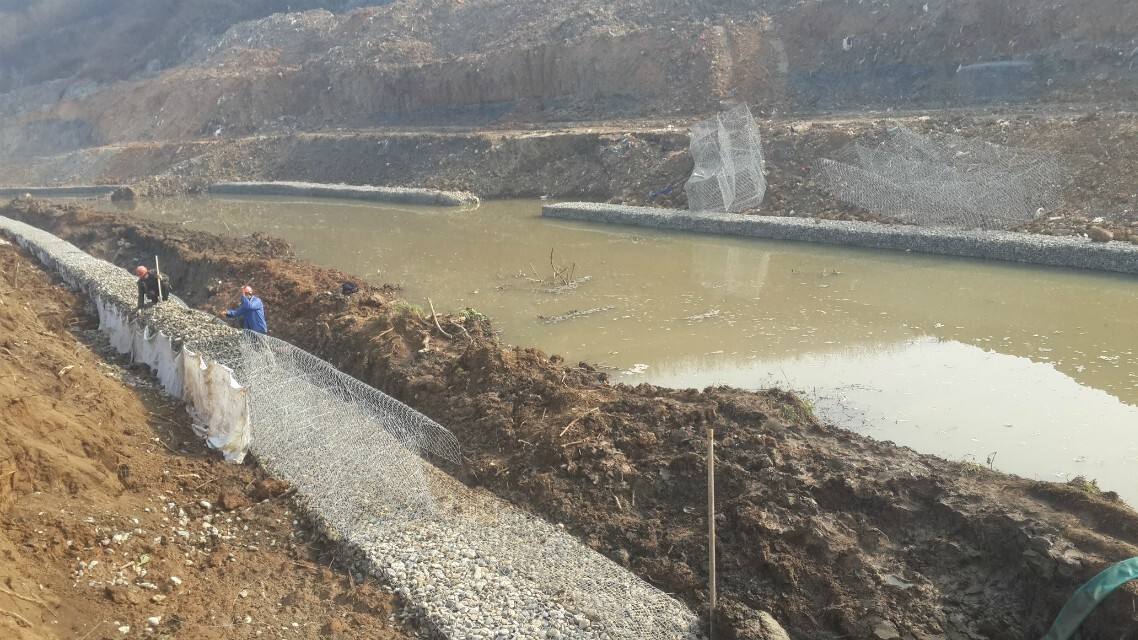

格宾网施工
网笼施工主要程序是立架→装料→砌平→封口等。
1、立架
将网笼错缝摆设就位,避免出现纵向贯通缝。将网笼四边立起,用绑线将相邻边沿扎紧,在绑扎过程中避免高镀锌损伤。

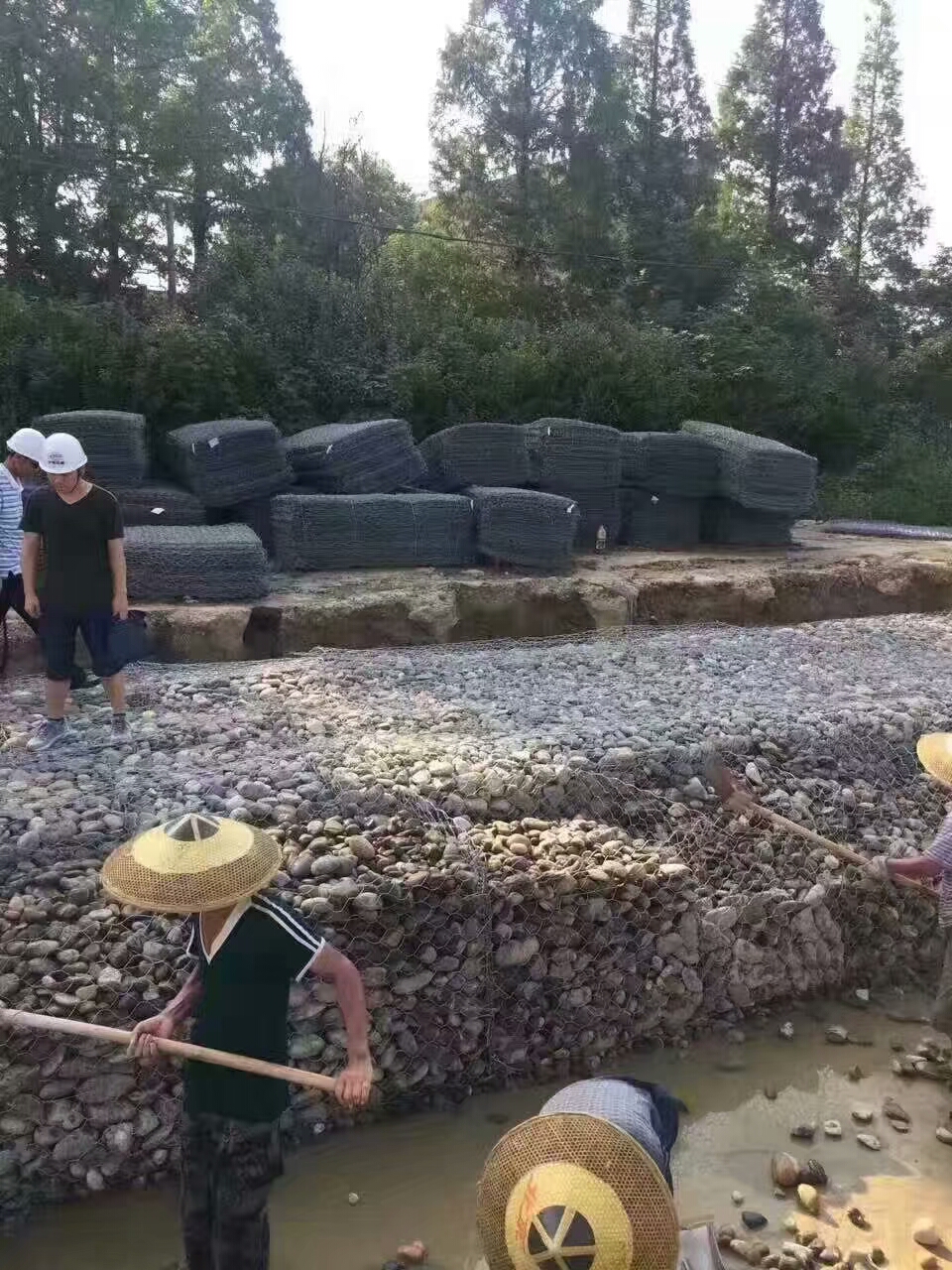

2、填装
填充的块石大小搭配合理,以达到设计要求的空隙度,并保证网石笼的直线外形。
机械填装速度快且经济,但并不如手工填装好控制。人工进行填装要保证不刺破下层的土工膜,并形成较好的外观和密实的结构。
填料必须尽量减小空隙,单块石块之间接触良好,尽可能的填紧,减少石笼中石料移动的可能性。填料尺寸属于正常范围时,各种形状的块石都要装得紧密。
3、砌平

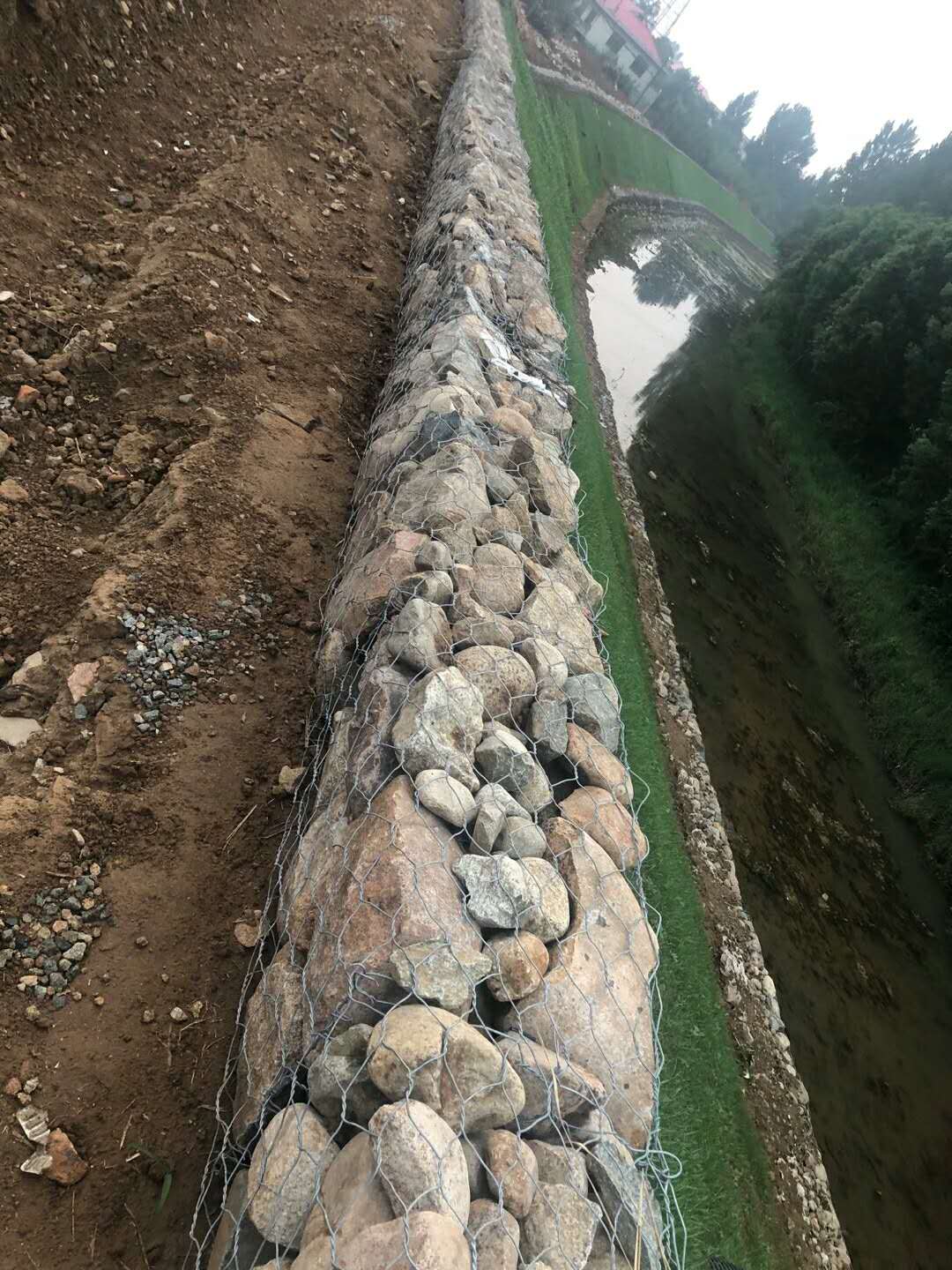

在网笼内填块石时,外露面应用粒径不小于10cm的块石,并用人工摆砌平整,以获得美观的表面及防止水流将块石从网目中淘走。应保证超填石料高2.5~3cm,以便为沉陷留有余地。
4、封口
在砌筑好的网笼(网垫)上依据设计要求铺填壤土,采用人工移植当地草皮、灌木,并撒上草籽。将顶盖盖下,然后用绑扎线将两条重合的框线扎紧。

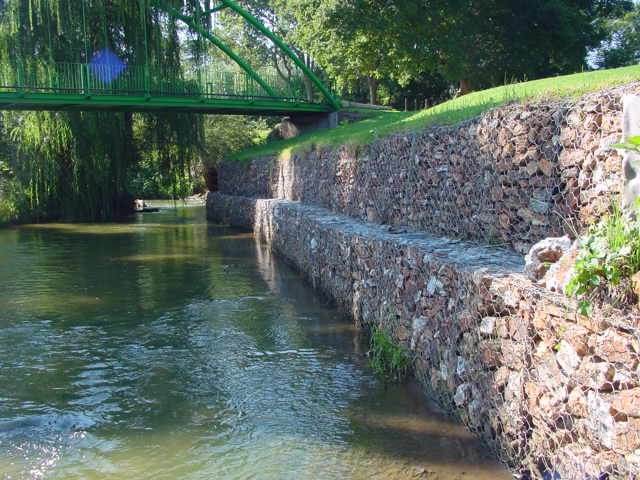

格宾网适用于高流速、冲蚀严重,岸坡渗水多之缓河岸。石笼属柔性结构,对于不均匀沉陷自我调整性佳。岸面多孔性,石材间之缝隙利于动物栖息,植物生长,水线以上之石笼面可利用客土袋植生绿化符合生态的考量及安全的要求。
生态绿格网结构为常见于边坡之挡土稳定工法,因具有经济、施工便捷、可就地取材,填放土壤、碎石及天然级配等,迅速构成挡土或挡水结构体,因此为工程界所乐于采用。
