雷诺护垫，又叫格宾护垫，石笼护垫。

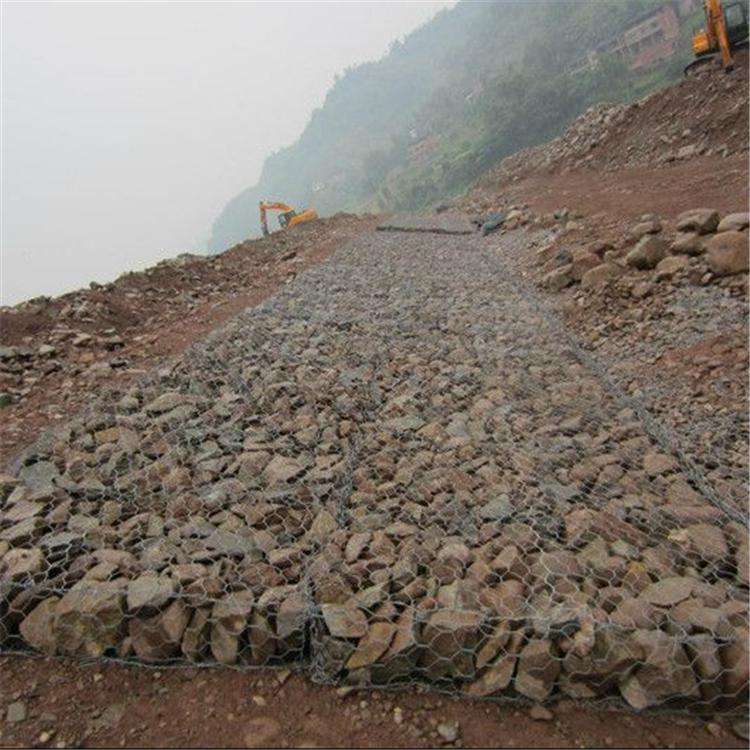

雷诺护垫是指由机编双绞合六边形金属网面构成的厚度远小于长度和宽度的垫形工程构件,其中装入块石等填充料后连接成一体，成为主要用于水利堤防、岸坡、海曼等的防 冲刷结构，具有柔性、对地基适应性的优点。
雷诺护垫是厚度在0.15-0.3m(含0.3m)的网箱结构。
主要用作河道、岸坡、路基边坡护坡结构。既可防止河岸遭水流、风浪侵袭而破坏，又实现了水体与坡下土体间的自然对流交换功能，达到生态平衡。坡上植绿可增添景观、 绿化效果。雷诺护垫由隔板分成若干单元格,为了加强雷诺护垫结构的强度,所有的面板边端均采用直径更大的钢丝。雷诺护垫产品规格(具体尺寸可以根据工程设计要求定做)。

雷诺护垫参数

(1)孔径:60*80mm、80*100mm、80*120mm、100*120mm、120*150mm

其中双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。

(2)丝径：雷诺护垫分三种丝径-网丝、边丝、绑丝

1.网丝的范围在2mm-4mm

2.边丝一般大于网丝，粗0.5mm-1mm

3.绑丝一般小于网丝，常见的以2.2mm居多

(3)钢丝拉力:不小于38kg/m2 380N/mm

(4)表面处理

1.电镀锌。上锌量最高为10g/m2。防腐性差

2.热镀锌。上锌量最高可以达到300g/m2。防腐性较强

3.高尔凡(锌铝合金)。这样的分为两种材质，锌-5%铝-混合稀土合金钢丝、锌-10%铝混合稀土合金钢丝。防腐性超强

4.PVC包塑。包塑的厚度一般包1.0mm的厚度，例如:2.7mm包完后为3.7mm。防腐性强

(5)隔断:在雷诺护垫的长的方向上每一米加上一个隔断

(6)尺寸:可定做

(7)孔径、丝径所对照的范围

单隔板和双隔板的区别：
1、制作工艺不同：双隔板雷诺护垫的网箱为一体成型网箱，除了盖子，箱体其他部分是由一张网片折叠而成，即除盖板外，边板、端板、及底板间不可分割。而单隔板雷诺护垫采用组装方式，盖板，边板，端板，底板单独生产组装成网箱，各部分用螺旋钢丝缠绕捆绑，网箱所有边丝均采用粗丝加强格宾网的强度。
2、双隔板雷诺护垫比单隔板雷诺护垫制作过程相对比较省时，但是双隔板雷诺护垫比单隔板雷诺护垫稳定性更好 　　
3、相同尺寸的网箱，单隔板雷诺护垫比双隔板雷诺护垫展开面积要少。
