格宾网修建乡村排水槽@砌筑格宾网箱挡土墙
格宾网石笼防护工程技术是指由专用机械将涂塑或不涂塑(PVC树脂)的热镀锌铝低碳钢丝编织成格宾网片,然后将其裁剪、拼装成符合设计要求的格宾网箱笼,用块石等填满后用于堤防、河岸、路基的防护。格宾网石笼防护属于柔性防护工程,有利于保护河道、堤防岸坡的安全稳定,可实现水土自然交换,增强水体自净能力,同时又可以实现墙(坡)面植被绿化,使工程建筑与生态环境保护达到有机结合。
格宾网是金属线材编织的角形网(六角网)制成的网箱,使用的金属线径是根据六角形的大小而不同.如果是金属镀层的金属线,则使用线径为2.0mm到4.0mm的金属线,如果是PVC包覆的金属线编织的六角网,则使用外径为3.0mm到4.5mm的PVC(金属)线.外框边缘的线则使用比六角网线粗一号的线。低于50公分了统称垫,或是护垫,高于50公分的称为笼。
格宾网的特性:
(1)经济。只需将石头装入笼子封口即可。
(2)施工简便,不需特殊技术。
(3)有很强的抵御自然破坏及耐腐蚀和抗恶劣气候影响的能力。
(4)可以承受大范围的变形,而仍不坍塌。
(5)笼子石头缝隙间的淤泥有利于植物生产,可与周围自然环境熔为一体。
(6)具有良好的渗透性,可防止由流体静力造成的损害。
(7)节约运输费用。可将其折迭起来运输,在工地上装配。
规格参数和钢丝参数:
项目 | 单位 | 规格及要求 | |||
规格型号 | 尺寸 | m | L×1×1,长度L为1.5/2,宽度为1,高度为1m | ||
允许公差 | ±5% | ||||
钢丝参数 | 钢丝类型 | 网面钢丝 | 边端钢丝 | 绑扎钢丝 | |
钢丝直径及允许偏差 | mm | 2.7±0.06 | 3.4±0.07 | 2.2±0.06 | |
最小镀层量 | g/㎡ | ≥245 | ≥265 | ≥230 | |
镀层铝含量 | % | ≥10 | ≥10 | ≥10 | |
镀层附着性 | 当钢丝绕具有2倍钢丝直径的心轴6周时,用手指摩擦钢丝,镀层不出现裂痕或脱落 | ||||
钢丝伸长率 | 未经拉伸钢丝的延伸率不能低于12%,经拉伸加工后不能低于7% | ||||
钢丝抗张强度 | MPa | 350~550 | |||
网片参数 | 网孔型号 | cm | 8×10 | ||
D | mm | 60 | |||
允许公差 | -4%~+16% | ||||
机械翻边 | 圈 | ≥2.5 | |||
网片抗拉强度 | kN/m | 断裂时拉伸强度(顺编织方向)≥50 |

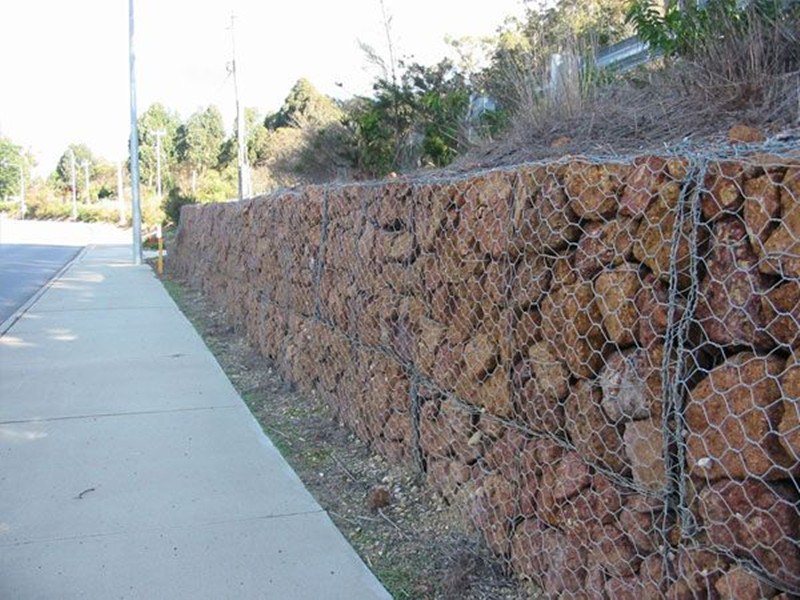

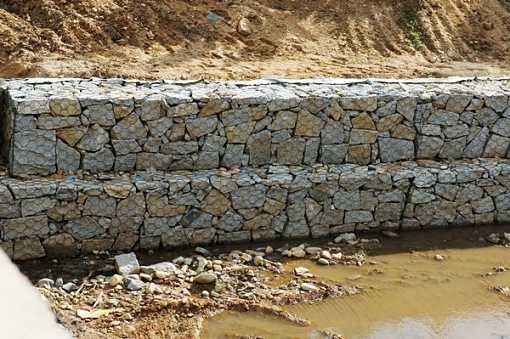

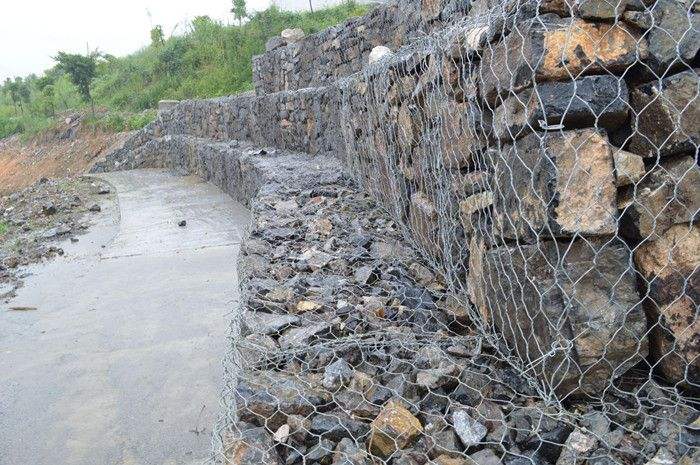

格宾网箱挡土墙的特点
2.1柔韧性好
格宾网箱挡土墙技术以抗腐耐磨的低碳镀锌丝或镀锌铝合金丝网箱、网垫为主休,为一柔性结构,能适应各种土层性质并与之较好的结合,能很好的适应地基变形,不会削弱整休结构,更不易断裂破坏。
2.2透水性好
格宾网箱挡土墙技术可使地下水以及地表渗透水及时的从结构填石缝隙中渗透出去,能有效解决孔隙水压力的影响,利于边坡的稳定,同时促进了水土交换能力,增强了水的自净能力。 2.3整休性好
格宾网箱挡土墙技术是由机械编织成双绞、龟背形孔网格,即使一、两条丝断裂,网箱、网垫也不会松散,有其它材料不能代替的延展性,大面(休)积组装,不设缝,结构整休性强。
2.4软基应用效果好
利用透水性改变土壤密度及均匀分布荷载可以省去锚同打桩费用。即使地基会有不均匀沉降结构也会随其协调变形达到新的平衡而不会破坏。
2.5抗冲刷能力强
格宾网箱挡土墙结构能承受的极限流速较大,实践证明可达10m/s以上。结构间的空隙有利于消除真空吸力对护坡的破坏。已经应用于大渡河、长江中上游等流域,经受住了数次洪水的考验。
2.6绿化、景观效果好
格宾网箱挡土墙缝隙间缝终会被土填充(人工或自然),植物会逐渐长出,实现工秆措施和植物措施相结合,亦绿化美化景观,形成一个柔性整休护面,回复工秆的自然牛态。
2.7结构抗震性高
格宾网箱挡土墙结构系柔性结构,当地震产牛的纵波和横波对结构产牛作用时,结构会随之协调变形从而释放能量。同时由于合金钢丝的延展性,结构允许的变形会很大而不会造成结构的破坏。同时网箱内的石块由于网箱的约束而不会使结构松散。在一些地震多发地带,此种柔性结构在经历数次地震后依然可以继续安全运行。
2.8使用寿命长
铝锌合金绿格材料应用于边坡落石主被动防护系统时,除了在满足强度、稳定性等要求外。其优越的抗腐蚀性可大大延长结构的使用寿命。而一般镀层的边坡落石防护系统的材料在空气中受到雨水等因素的作用三五年即会发生锈蚀现象,从而影响结构的安全运行。而镀10%铝锌合金材料在国外应用了十几年后依然保持良好性能,按其残留的镀层量推算结构的使用年限可达五十年以上。
