丝径2.0双隔板雷诺护垫用量计算公式

浏览: 发布日期:2020-11-07

丝径2.0双隔板雷诺护垫用量计算公式

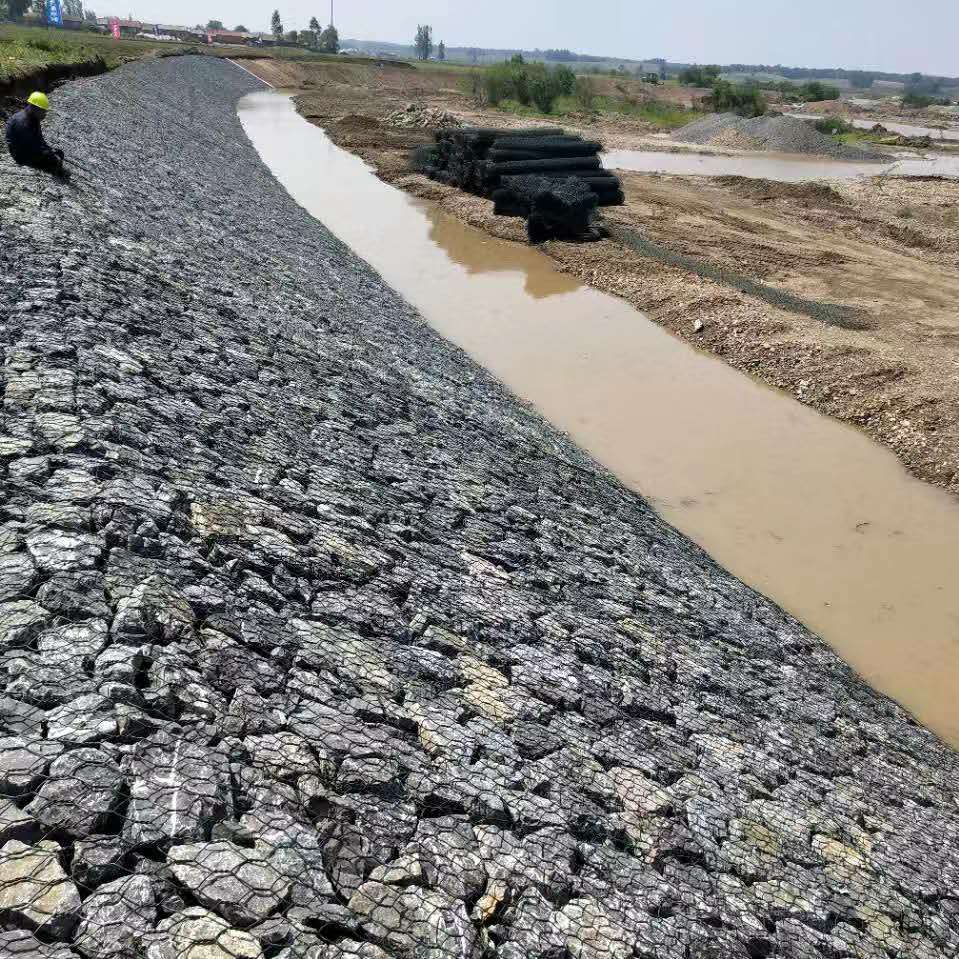

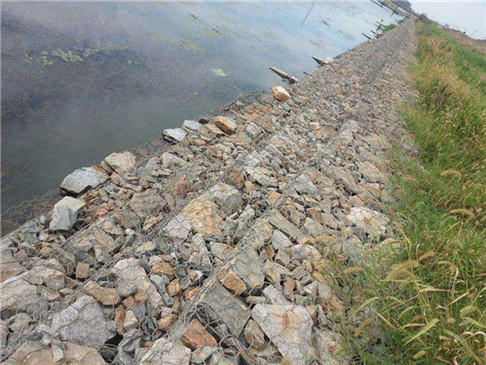

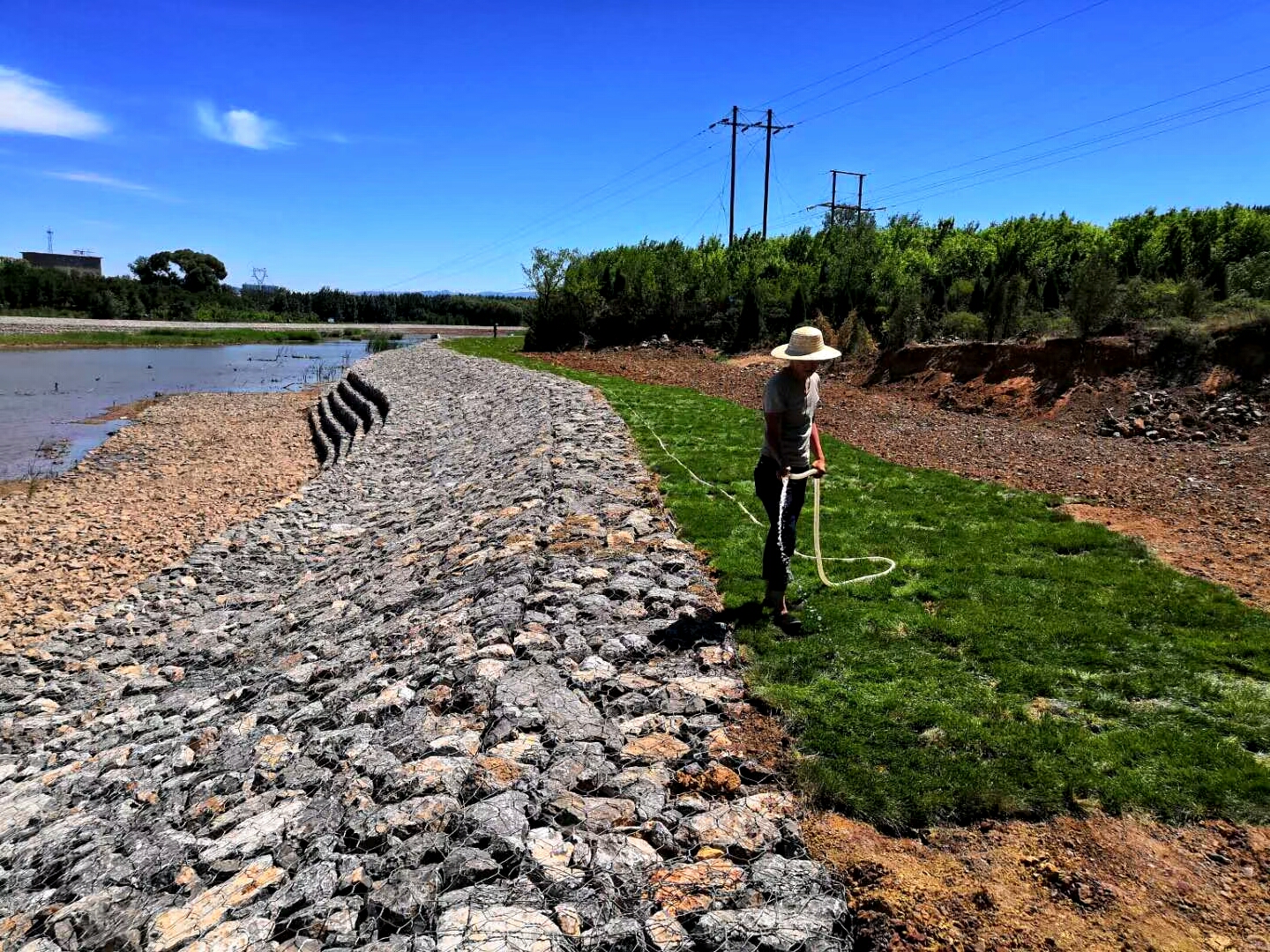

利众雷诺护垫生产厂家,雷诺护垫也叫格宾护垫、石笼护垫由六角网的网片隔板将护垫分隔成几个单元格,这样可以增加护垫的强度,既可防止河岸遭水流、风浪侵袭而破坏又实现了水体与坡下土体间的自然对流功能,达到生态平衡。雷诺护垫抛撒土壤,可以种植绿色植被,坡上植绿可增添景观绿化效果。



雷诺护垫网孔规格:6×8cm 8×10cm 10×12cm 12×15cm

雷诺护垫网丝径:2.0-4.0mm(注:为加强网子本身的稳固性边丝要比网丝大1mm)

雷诺护垫网材质:热镀锌 电镀 PVC包塑 高尔凡(锌铝合金) 【镀锌(含锌量):电镀:10-25g/;热镀:30-300g/㎡】

(备 注:特殊规格和材质可按设计要求来订做)



雷诺护垫的应用效果

1,雷诺护垫施工完毕即可投入使用,避免了水泥垢工结构需要,定时期养护,结构发挥效益需延时的问题。

2,雷诺护垫作为整体性和柔软性良好的结构,较好的适应基床土壤的局部沉降,并且通过内部的小变形可释放结构的集中应力,不会产生结构性损伤。避免采用刚性砌体结构可能产生的不均匀沉降开裂,破坏点易迅速扩散的问题。

3,雷诺护垫是一种生态性,透水性防护,保护了当地生态的原生性,利于环境的自然平衡。而刚性封闭式护砌,会硬性阻隔水与周边地下水自然交换,切断水中微生物迁徙途径与破坏这些自然生态的繁衍生息环境。

4,采用雷诺护垫的工程,较传统的浆砌石式混凝土预制块石方案,经调查估算,工程造价节省了12-20%



雷诺护垫设(绿滨垫)计说明
(一)格宾及雷诺护垫均是由特殊防腐处理的低碳钢丝经机器编织成的六边形双绞合钢丝网,在工厂做成符合工程要求的网箱结构,在施工现场用石料填充,其结构具有柔性、透水性及整体性等特点。
(二)格宾及雷诺护垫内部每间隔1米采用横隔板隔成独立的单元,根据施工现场情况组合使用;长度、宽度、高度公差±5%;网孔尺寸也可根据工程现场填充石料料场的实际粒径大小与厂家商定,但填充石料的最小粒径不得小于150px;格宾及雷诺护垫的外型尺寸也可根据工程,我们是生产厂家,可以根据客户需求定制。
(三)钢丝采用热厚镀锌并覆塑方式防腐处理,具体指标见格宾及雷诺护垫设计参数表。
(四)力学指标:网面抗拉强度为50KN/m,钢丝的抗张强度应在350-50N/m2之间,延伸率不能低于10%,符合EN1023-3标准。
(五)翻边要求:网面裁剪后末端与边缘钢丝的连接处是整个结构的薄弱环节,为加强网面与边缘钢丝的连接强度,需采用专业的翻边机将网面钢丝缠绕在边端钢丝上2.5圈,不能采用手工绞。
(六)绞边要求:钢丝必须采用与网面钢丝一样材质的钢丝,为保证连接强度需严格按照间隔10375px单圈-双圈交替绞合。
(七)面网加强拉筋设置要求:为了避免面网受压鼓出影响整体受力,必须在格宾及雷诺护垫的内外两片网板之间用3.2m的加强拉筋将内外两片网板拉紧绑扎一体。加强拉筋纵横间距每625px一根,每平方米网板均匀布置9根。
(八)为防止风浪或水流对岸坡地基的淘刷,应在修整后的地基上铺单位重200g/m2反滤无纺布,在反滤无纺布上铺设格宾或雷诺护垫。
(九)将格宾或雷诺护垫网运到施工现场后,在靠近安装位置的平整场地上打开,将格宾或雷诺护垫置于平实的地面,压实多余的折痕,应避免损伤保护层。用绑扎钢丝按设计要求将内外面板、底板、隔板、端板进行组装成型,同时按第七条要求在内外两片网板之间安装加强拉筋,以增强格宾或雷诺护垫的整体性和面层平整度。
(十)对相邻格宾或雷诺护垫的上下四角用双股组合钢丝绑扎,四周框线每间隔625px绑扎一道,使相邻格宾或雷诺护垫牢固连接共同受力。
(十一)填充石料时应先填充一半高度(对雷诺护垫先填充一半厚度),用人工将石料摆放整齐,并用细石填缝密实,再填充另一半,以保证箱体内填充石料的密实和平整。为避免由于单边装填引起隔板变形,紧靠隔板两边的石头必须同时进行装填。在斜坡上施工时,应从坡地向坡顶进行装填,并确保每个隔板的顶部都露出来,便于封口绞合。
(十二)对裸露的填充石料,表面用人工砌垒整平,让石料间相互咬合,填充石料顶面应预留75px的沉降高度。石料填充完毕后,用网盖将格宾或雷诺护垫加盖,并与内外面板、端板、隔板牢固绑扎一体,四周封口绑扎间距以最小直径的填充石料不漏出为宜,同时绑扎好内外面网之间的加强拉筋,使组装成型后的格宾或雷诺护垫边缘整齐,表面饱满平整,整体绑扎牢固,相邻联为一体。
(十三)填充石料要求:坚硬无风化、不易水解、不易碎的卵石或块石。格宾填充石料粒径以100-200m为宜。雷诺护垫填充石料粒径以70-100m为宜。
(十四)格宾及雷诺护垫的安装应在专业厂家的指导下进行。
