护河格宾网-格宾网面及格宾钢丝的设计

浏览: 发布日期:2020-12-08

护河格宾网-格宾网面及格宾钢丝的设计

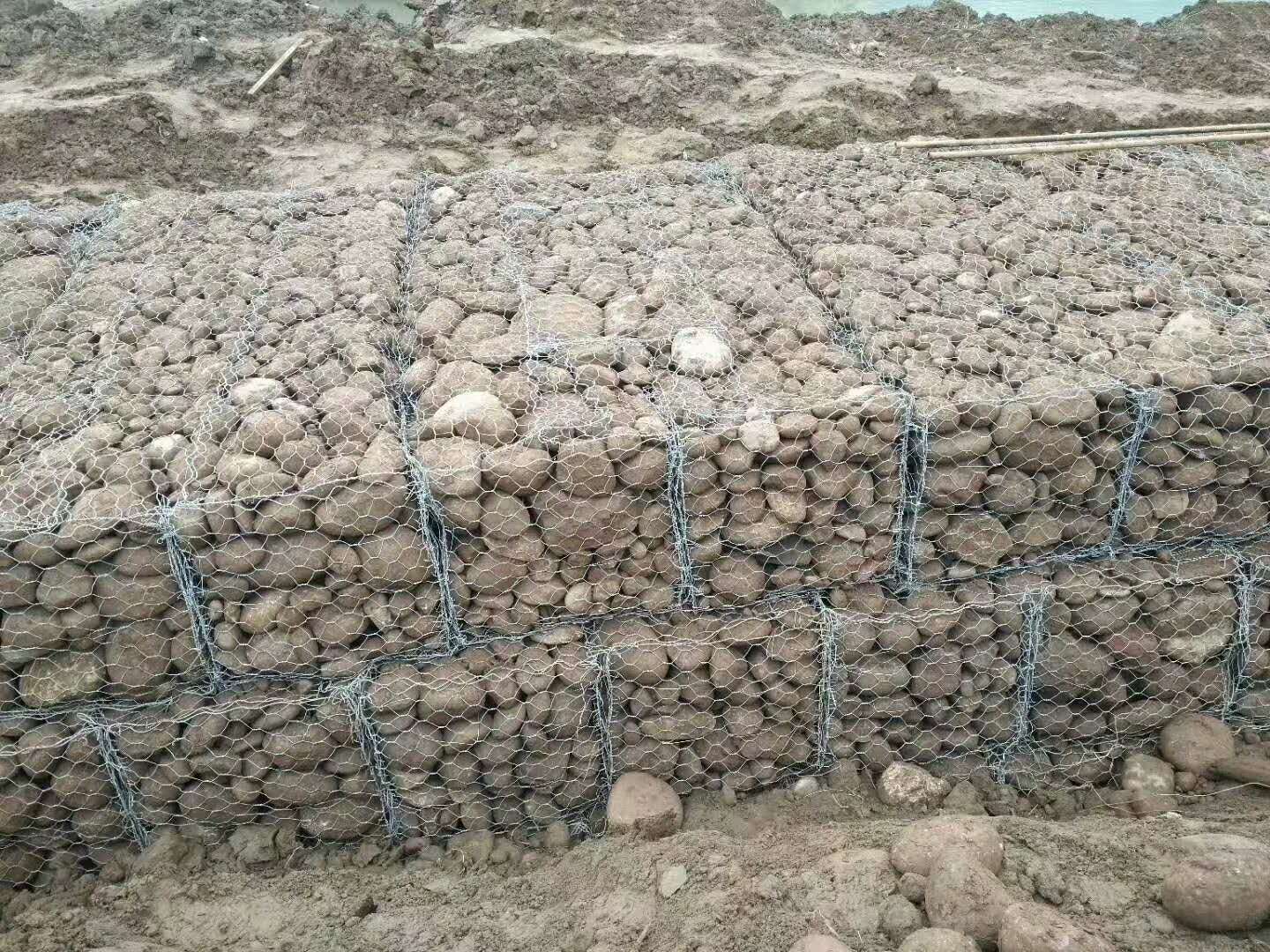

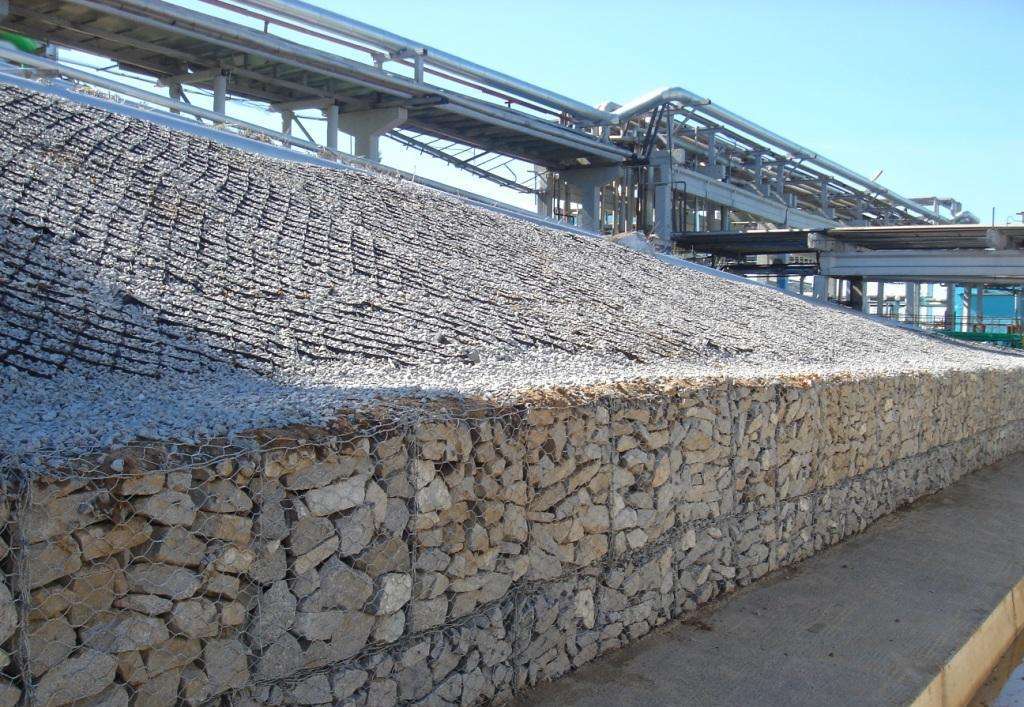

网箱是指用重型六角网作的箱型网笼,因此有称之为石笼网或者石笼网网箱,欧洲也叫格宾网,石笼网箱。石笼网箱在施工现场经石头填充,构成具有柔性、透水性及整体性的结构, 如挡墙、河道衬砌、堰等支挡的防冲蚀工程。

石笼网(格宾网)是金属线材编织的角形网(六角网)制成的网箱,使用的金属线径是根据六角形的大小而不同。如果是金属镀层的金属线六角形,则使用线径为2.0mm4.0mm的金属线,如果是PVC包覆的金属线编织的六角网,则使用外径为3.0mm4.5mmPVC(金属)线,外框边缘的线则使用比六角网 线粗一号的线。

格宾网箱用于加固坡脚,标准尺寸为长4m,宽1m,高1m。内部按1m间隔布置隔板。
        格宾网面及格宾钢丝的设计:
        1)格宾网面是由镀高尔凡等防腐处理的低碳钢丝经机器编制成的六边形双绞合网,使用寿命大于50年。
        2)网孔尺寸:底部及护坡格宾网箱60mm*80mm、格宾网箱80mm*100mm,机制成六边形双绞合网孔。
        3)钢丝线径:(1)格宾垫:网面2.0-2.7mm,边端2.7mm,绞合2.2mm;(2)格宾网箱:网面2.7mm,边端3.4mm,绞合2.2mm
        4)镀层厚度:钢丝镀高尔凡每平米大于215g2.2mm钢丝镀层两每平方米大于230g2.7mm钢丝每平方米大于240 g
        5)镀层附着力要求:当钢丝缠绕4倍于钢丝直径的钢棒6圈时,用手指摩擦,镀层不会出现剥落或者开裂的情况。
        6)网面抗拉强度大于30kNm2,钢丝抗拉强度大于350MPa,延伸率不低于12%。
        7)翻边要求:为加强网面与边端钢丝的连接强度,需将网面钢丝通过机械翻边缠绕在边端钢丝上,缠绕圈数≥2.5圈。
        8)绞边要求:采用与网面钢丝相同材质的钢丝,为保证联接强度需严格按照间隔10~15cm-双圈交替绞合。
        9)铺设时由制造商提供技术支持,石料选用大于网孔12倍为宜,采用无风化、无锈蚀的坚硬石料,空脓密实度大于85%,表面尽量铺设大粒径石块,保证面层均匀平整。
